车载卫星通信系统解决方案

概述

当突发地震、洪水等事件时，公众通信网络可能会受到毁灭性损害，会造成通信瘫痪。应急通信系统是解决突发性通信瘫痪的有效手段。车载应急通信系统以其运行成本低、调度灵活而成为应急通信的主力军。

车载卫星应急通信系统是以卫星通信为主，结合中短距离无线电通信等多网融合的应急通信指挥系统。其基于通信卫星实现高带宽数据传输，系统具有部署速度快，通信质量好，不受地震、洪涝等自然条件影响可靠性高等突出优势，在雅安、玉树、鲁甸等地震救援中第一时间传出现场画面，有力地保障了救援、指挥的及时性。

车载卫星应急通信系统适用于政府、电信、水利、卫生、军队、公安、武警、人防、广电、气象、电力、石油等行业用户，可实现点对点、多点对多点、广播式应急网络通信。

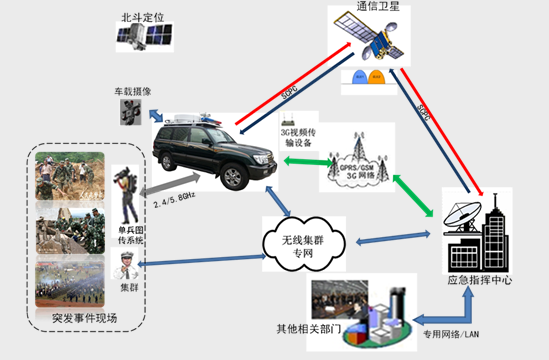

系统组成

车载卫星应急通信系统包括：卫星主站系统、车载卫星通信系统（动中通和静中通）。

1. 卫星主站系统：担负着应急通信保障的指挥中心任务，其主要功能为：通过卫星建立与应急车的卫星通信链路，接收移动应急平台传送来的各种现场信息（包括图像、声音、语音数据等）并通过地面网络传送到各指挥节点，同时将急指挥中心下传的各种信息指令转发给应急通信车。

     2. 车载卫星通信系统：按逻辑结构划分通信层和应用层两部分，由通信分系统、音视频分系统、计算机控制分系统、供电分系统、载具分系统、辅助分系统。其负责实现与指挥中心的双向视频、话音和数据通信。

系统功能

根据突发事件的特点，车载卫星通信系统具有以下的目标：具备多种通信手段、多种通信业务；技术先进、工作可靠；性能优良，操作方便，具备一定的自动化、智能化功能；不仅能与公用电信通信网互联互通，也能与国防通信网、军队指挥自动化网互联互通，确保战时和平时指挥通信的畅通。

1. 通信车内配备各种通信设备，如集群通信系统、移动电话、短波通信系统、有线电话等多种通信手段，实现数据、话音/传真、调度、实时图像传输及网络互连等功能

2. 通信车顶上配备云台摄像设备，可将车附近的景象拍摄下来，传入车内，并在监示器上显示，以便车内人员观察，选择将图像编码后通过多种通讯手段传回固定指挥中心

3. 可以由工作人员将现场的情景进行摄像，通过有线或微波的方式将图像传回车内，并经过图像编码后通过多种通讯手段传回固定指挥中心

4. 车内配置局域网功能，以便电脑能方便的联网，也可通过卫星信道与接入固定站

5. 车顶安装警示系统，具有可报警声、多种频闪形，同时内设高保真扬声器，可实现现场的喊话、呼叫的功能等功能

应用案例

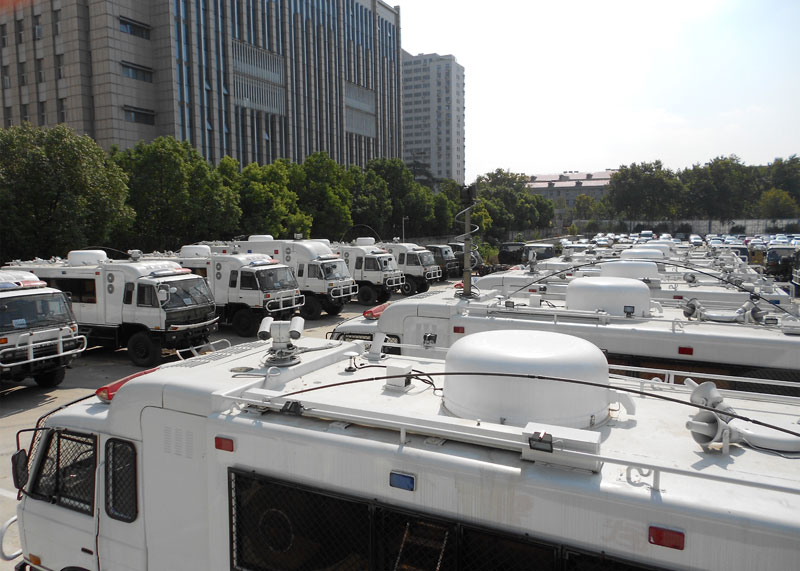

1. 某部骨干卫星指挥通信网

星网通®C系列已成功成为某部综合通信指挥车的标准配置，并入网其全国卫星骨干网络。目前装载有星网通®C系列动中通天线的通信指挥车已经配发至某部全国各省市下属单位，具有自主知识产权的星网通®C系列动中通天线循着通信指挥车的足迹踏遍祖国32省/市/自治区的所有角落。无论是冰雪灾害时的恶劣天气，还是溃坝决堤时的千钧一发，还是匪徒对峙时的剑拔弩张，还是深入山区的崎岖颠簸，其都以优异的性能全力保障卫星通信指挥链路的顺畅可靠。为各类应急、救援、抢险、保障等综合任务搭建了一条全天候、全时段的无缝信息通路。

星网通®C系列天线是由完全自主研发的一款中轮廓车载移动卫星通信产品，系统采用碳纤维切割抛物面天线。即使车体在高速机动、崎岖颠簸等各类极限路况下，卫星收发天线能始终精确指向地球同步轨道卫星，具备极佳的动态条件下不间断多媒体高带宽数据传输能力，适用于军用、民用和商用等各类移动卫星通信应用场合，可改装于各型方舱、厢式、高顶通信车及各型装甲通信。

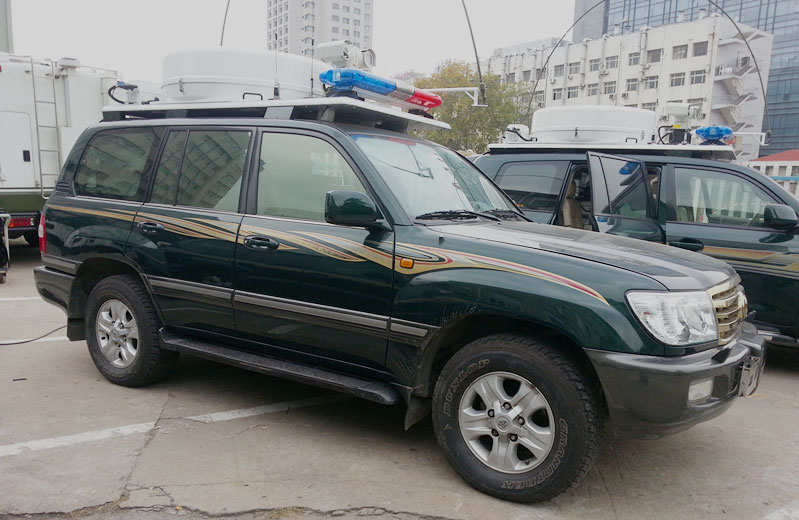

2.某部机动通信指挥车

星网通®T系列天线已经成功应用于某部应急通信指挥体系建设，系统出色的动态跟踪性能和良好的卫星通信品质，结合越野车的强大越野能力，使得某部的机动卫星通信能力得到进一步提高，有效提高了应急通信指挥体系的全区域可达性和快速部署能力。

星网通®T系列低轮廓车载动中通天线是在分析各类车体需求基础上，结合卫星通信领域新技术进展研发的一款高适应性车载动中通天线，系统适用于各类车型，尤其是诸如丰田霸道、兰德酷路泽等越野车型。其采用高效率平板天线和智能稳定跟踪结构，具备高增益，低轮廓，交叉极化隔离度高及包络特性好等特点，选用航空铸铝、蜂窝铝、碳纤维等超轻材料，高强度、低重量。能保证在高速机动、崎岖颠簸等各种路况下卫星收发天线始终精确指向地球同步轨道卫星，从而使载体具备运动中的卫星通信能力。
